À la présentation publique à la bibliothèque de Pierrefonds du 25 septembre, nous avons osé présenter l’Être-gigueur avec une jambe… non-fonctionnelle!
Force d’admettre que nous n’arriverions pas à régler un problème sur lequel j’avais travaillé fort pendant les dernières semaines, nous nous sommes entendus avec le personnel pour exposer notre résolution de problème en travaillant pendant la présentation (en mode exposition) et en expliquant au public ce sur quoi on travaillait. Par la suite, nous sommes arrivé.es à la conclusion qu’il valait mieux faire imprimer quelques copies de la carte pouvoir par une compagnie externe afin d’avoir une meilleure durabilité de cette composante électronique cruciale. Je vous expose ici comment je me suis familiarisée avec le logiciel Eagle pour faire une deuxième itération de la Carte-pouvoir, une version plus stable et sécuritaire que la première.
Quoi que fonctionnelle au début, le circuit de la Carte-pouvoir 0.1 était problématique. Une des deux jambes avait arrêté de giguer et nous n’arrivions pas à trouver la source du problème. Initialement, nous étions sous l’impression que la perte de signal étaient causée par une bavure dans une des soudures, mais ce fut une fausse piste. Une soudure d’un connecteur cassée? Non plus… En fin de compte, c’était un pad de cuivre qui avait décollé du pcb. Découpé par une CNC, les connections avaient tendance à se décoller avec le temps et le transport, compte tenu le travail de la mèche lors du processus de fabrication. On peut en effet s’y attendre, avec ce genre de travail artisanal, parfois les pads de cuivres se décollent des composantes et à force de souder, désouder et resouder des composantes, le pcb subit des dommages et perd sa couche de cuivre.
Réparation de la Carte-pouvoir 0.1

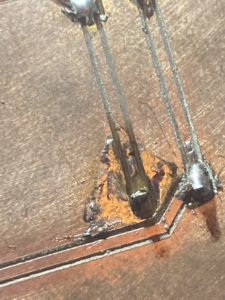

Plaque de cuivre brisée par la réparation
Après un peu de temps de familiarisation avec le logiciel de design pour pcb, j’ai réussi à faire une carte pouvoir imprimée à l’externe. Le résultat fut bien satisfaisant!
Donc, après quelques tentatives avec de nouvelles composantes, des étincelles et flammes, la Carte-pouvoir 0.2 est née. C’est la première fois que je fais imprimer un circuit, mais certainement pas la dernière. Je suis particulièrement impressionnée par la qualité du rendu et la facilité relative du processus. L’impression de circuit est une tâche courante pour projets qui impliquent l’électronique. J’ai certainement l’intention de faire usage de cette compétence dans les projets à venir…
